- H2Smart™ -

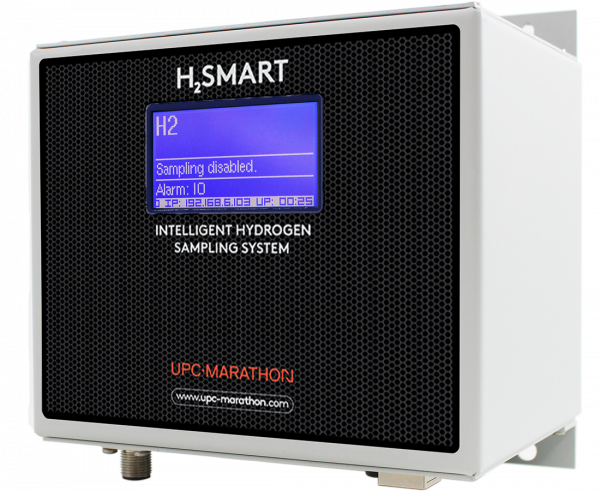

H2Smart™

INTELLIGENTES SYSTEM ZUR WASSERSTOFFENTNAHME

Das H2Smart™ misst den Wasserstoffgehalt in Atmosphären mit hoher Genauigkeit. Es verfügt über ein integriertes Probenahmesystem mit Durchflussregelung für eine zuverlässige Probenahme und Messung. Das H2Smart™ kann eigenständig verwendet oder in ein neues oder bestehendes Regelungssystem integriert werden.

  • H2Smart™ ist in 3 Modellen erhältlich:
  • Basismodell für prozentuale H2-Messung
  • Das LT-Modell umfasst die Basisfunktionen sowie eine vereinfachte KN-Berechnung
  • Das PRO-Modell umfasst die LT-Funktionen sowie eine erweiterte Berechnung von Atmosphärengehalt, KN, KC, KO und Dissoziation

The H2Smart™ measures hydrogen content with high accuracy in process atmospheres. It features an integrated sampling system with flow control to ensure reliable sampling and measurement. The H2Smart™ can be stand-alone or integrated into a new or existing control system.

H2Smart™ is available in 3 models:

  • Base model for % H2 measurement.
  • LT model which includes base capabilities plus simplified KN calculation.
  • PRO model which includes LT capabilities plus extended calculation of atmosphere content, KN, KC, KO and dissociation.





N-Store
ANGEBOTSANFRAGE

Kategorien , ,
  • Interne Berechnung der Verfahrensparameter
  • Integrierte Pumpe und Regelung des Probenahmeflusses sorgen für eine zuverlässige Probenahme
  • Interne Temperaturregelung sorgt für Stabilität und schützt vor Kondensation und Verschmutzung
  • Alarme für Systemfehler, Probenahmefluss außerhalb des Bereichs usw.
  • Keine Referenzgaszelle erforderlich, was die Installation und Verwendung vereinfacht
    •
  • Analogsignale und industrielle Kommunikationsprotokolle werden unterstützt
  • Sensorblock und Elektronik im gleichen Gehäuse eingebettet
  • Integrierter Webserver mit Zugriff auf Diagnose, Konfiguration und Wartung
  • Analogsignale und Industrieprotokolle verfügbar
  • Eingänge für O2-Sensor und O2-Sensortemperatur verfügbar
  • Hohe Genauigkeit und Wiederholbarkeit
  • Kann bei bestehenden Geräten und Neuanlagen nachgerüstet werden
  • Integrierte Kommunikationsgeräte als Schnittstelle zu Prozessüberwachungs- und Automatisierungssystemen
  • Integrierte Ethernetanschlüsse
  • Ferndiagnose/Fehlerbehebung möglich
  • Aktive Regelung des Probenahmeflusses mit Warnung und Alarm
  • Anzeige des Systemstatus auf einer großen, leicht ablesbaren LCD-Anzeige
Strombedarf: 2.5 amps [email protected] 24 VDC
Ausgänge: 2 x analog, speisend, einzeln isoliert,
4 -20 mA (R<500 Ohm)
4 x digitale Ausgänge, 24 VDC, 0,7 A max
Eingänge: 1 x analoger, dedizierter Temperatursensor (optional)
2 x digital, 24 VDC
Gewicht: 8.8 lb. / 4 kg
Maße: 7.5” H x 6.7” W x 5.5” D
190 H mm x 170 mm W x 140 mm D
Prozessanschluss ¼“-Schlauch (6-mm-Schlauchadapter verfügbar)
Leistung
Genauigkeit: +/- 0,5 % vom Messwert plus +/- 0,3 % vom Skalenendwert
Linearität < 0,5 % vom Skalenendwert
Wiederholbarkeit: < 0,5 % vom Skalenendwert
Nullpunktdrift < 0,5 % vom Skalenendwert pro Monat
Probenahmefluss: 0,5 l/min/(1 CFH) geregelt
Reaktionszeit 95% in 30 sec @ 0.5 L/min/(1 CFH)

Werkskalibrierung

H2Smart™ wird werkseitig kalibriert und ist sofort einsatzbereit. Zur Verlängerung der Leistungsfähigkeit und zur Sicherstellung einer kontinuierlichen Messgenauigkeit wird eine jährliche Werkskalibrierung mit Zertifikat empfohlen.

FUNKTIONEN OPTIONEN Base OPTIONEN LT OPTIONEN PRO
% H2 Messung • • •
Vereinfachte KN Berechnung* • •
Vollständige Berechnung von KN, KC, KO** •
Modbus TCP/IP • • •
Profibus, Modbus RTU or CAN Bus ⏹ ⏹ ⏹
O2 Sonde (FNC option) ⏹ ⏹ ⏹
Montage der Platte ⏹ ⏹ ⏹
Diagrammschreiber ⏹ ⏹ ⏹
  • Standard

⏹ Optional

* Vereinfachte KN-Berechnung – nur für NH3- und dNH3-Atmosphären
** Vollständige Berechnung von KN, KC oder KO – für die Atmosphären NH3, dNH3, CO, CO2, N2 und H2O
