AUFKOHLEN - Nitrex

- AUFKOHLEN -

AUFKOHLEN

AUFKOHLEN

KOMPLETTLÖSUNGEN ZUR REGELUNG DES AUFKOHLENS

Die Komplettlösungen zur Verfahrensregelung von UPC-MARATHON sind modulare Pakete, die auf unseren Reglern Protherm 470, 510, 610 und 710 mit integrierter E/A basieren oder an eine neue oder vorhandene SPS angeschlossen werden. Alle Lösungen sind darauf ausgelegt, Ihre Arbeitsabläufe deutlich zu verbessern, Industriestandards zu erfüllen und Ihnen letztendlich eine präzise und zuverlässige Verfahrensregelung zu bieten. Die Komplettlösungen zur Verfahrensregelung sind in verschiedenen Formaten erhältlich, einschließlich kompletter Schalttafeln, Nachrüstplatten und reiner Regelungspakete. Für neue oder aufgerüstete Anwendungen stehen Standard- und kundenspezifische Konfigurationen zur Verfügung. Sie umfassen modernste Geräte, die auf der Grundlage unseres fundierten technologischen Fachwissens entwickelt wurden.

  • Alle Aufkohlungslösungen umfassen:
  • Regelung und Protokollierung der Verfahrensatmosphäre – Analoge Regelung oder Ein-/Aus-Regelung
  • Regelung und Protokollierung der Ofenatmosphäre – Analoge Regelung oder Ein-/Aus-Regelung
  • Regelung und Protokollierung der Abschrecktemperatur – Analoge Regelung oder Ein-/Aus-Regelung
  • Sondenpflege & erweiterte Sondenwartung
  • Digitaler Diagrammschreiber
  • Gleichzeitige Rezepte für mehrfach beladbare Öfen

Erhältlich für Chargen-, Durchlauf- und Schieberanwendungen.

Documents

FUNKTIONEN & VORTEILE

  • Präzise Atmosphärenregelung (Kohlenstoffpotenzialregelung)
  • Regelung der Ofentemperatur
  • Regelung der Abschrecktemperatur (Öl)
  • Kostengünstige Konfigurationen für Neuanlagen und Modernisierungen
  • Rezeptursteuerung für Wiederholbarkeit
  • Chargenprotokolle für die Fertigung in den Formaten PDF und CSV
  • Schreiber zur Darstellung von Prozessvariablen in Echtzeit und im Verlauf
  • Hohe Genauigkeit und Zuverlässigkeit
  • Alarmbenachrichtigung und -verarbeitung
  • Mehrstufige, passwortgeschützte Schnittstelle
  • Integrierte Schnittstelle für E/A-Sonden
  • Fortschrittliches Überwachungssystem Probe Care für Sauerstoffsonden
  • Integrierter Webserver zur Fernüberwachung
  • Interner Datenspeicher
  • Fernwartung möglich
  • Nahtlose Integration mit Protherm 9800 SCADA-System
  • Schnittstellen zu SCADA-Systemen über Modbus oder optional Profibus
  • Modbus RTU und TCP
  • Optionale CANopen/DeviceNet-Schnittstellen
  • Optionaler Profibus als Slave oder Master



OPTIONALE FUNKTIONEN UND MODULE

  • Hochtemperaturregler für Ofen und Abschreckung
  • Sauerstoffsonden
  • Modellierung von Berechnungen
  • Analyse der Verfahrensatmosphäre
  • Regelung der Verfahrensatmosphäre

COMPLIANCE

UPC-Komplettlösungen zur Verfahrensregelung werden mit Rücksicht auf die Einhaltung von Vorschriften entwickelt und gebaut. Wir konzentrieren uns auf die Wärmebehandlungsbranche und halten daher die Normen AMS 2750, AMS 2759, NFPA 86, CQI-9 und Nadcap ein. Unsere Systeme bieten die notwendigen Funktionen, damit Wärmebehandler aller Arten und Größen die Einhaltung von Vorschriften erfüllen können.
Wir sind immer auf dem neuesten Stand der Normen. Sollten Sie über ein älteres System verfügen und ein Update im Anschluss an eine Standardrevision benötigen, kontaktieren Sie uns bitte für ein Angebot.

SYSTEMDETAILS & OPTIONEN

REGLER: PROTHERM 470, 510, 610, 710
Alle Regleroptionen bieten ähnliche Regelungsfunktionen und verfügbare Optionen. Der Unterschied zwischen den Reglern besteht lediglich in der Größe und Art der Schnittstelle. Weitere Einzelheiten finden Sie auf der Seite zu Reglern von Protherm oder in der Broschüre.



FORMAT: LEICHTE LÖSUNG
Unser Paket für leichte Komplettlösungen zur Verfahrensregelung bietet die meisten möglichen Funktionen und verwendet unsere spezialisierten integrierten E/A-Karten. Die leichten Lösungen umfassen Rezepturregelung, Atmosphären-, Temperatur- und Abschreckregelungen, digitale Diagrammschreiber, Chargenprotokolle der Fertigung und vieles mehr in einem kompakten Paket. Leichte Lösungen können für spezifische Funktionen und zusätzliche Regelungsoptionen angepasst oder in eine vorhandene SPS integriert werden.



FORMAT: PLATTENLÖSUNG
Die Plattenlösungen umfassen die leichte Lösung sowie eine vorverkabelte elektrische Platte mit Relais und Klemmen zur Integration in ein bestehendes Panel. Die Platte ist zur Montage an der Seite oder der Innentür eines vorhandenen Bedienpanels vorgesehen. Plattenlösungen sind ideal, um alte Regler zu ersetzen, ohne die Kosten für die Aufrüstung der Stromversorgung und der Komponenten der Motorsteuerung eines bestehenden Panels. Plattenlösungen können mit einer neuen SPS angepasst werden oder direkt mit einer vorhandenen SPS kommunizieren.



FORMAT: PANELLÖSUNG
Die Panellösungen umfassen die leichte Lösung sowie ein vorverkabeltes kleines Elektropanel einschließlich Relais und Klemmen für die Montage in der Nähe oder an einem vorhandenen Panel oder Ofen. Panellösungen sind ideal, um alte Regler zu ersetzen, ohne dass Kosten für die Aufrüstung der Stromversorgung und der Komponenten der Motorsteuerung eines bestehenden Panels entstehen. Panellösungen können mit einer neuen SPS angepasst werden oder direkt mit einer vorhandenen SPS kommunizieren.



FORMAT: VOLLSTÄNDIGES PANEL
Vollständige Panellösungen beinhalten alle notwendigen Komponenten, um Ihr bestehendes Ofensteuerungspanel vollständig zu aktualisieren. Diese Pakete enthalten ein Bedienpanel in voller Höhe mit Stromverteilung, Motorsteuerung und Regelkomponenten. Vollständige Panellösungen werden an Ihre konkreten Anforderungen und Funktionen angepasst und mit einer neuen SPS geliefert.



OPTION: MODELLIEREN

  • Online-Kohlenstoffdiffusionsmodul für eine präzisere Regelung
    Beinhaltet: Zielregelung, Oberflächenkohleregelung, Rußkohleregelung, automatische Verstärkung, automatische Diffusion, Berechnung von Kohlenstoffprofil und Härtekurve
  • ß-Regelungsmodul für präzisere Regelung und Einsparungen
    Umfasst ein Online-Kohlenstoffdiffusionsmodul. Verkürzt die Verfahrensdauer und reduziert Energie, Gasverbrauch und Abgase.
  • Zuverlässigkeitsfunktion für zwei Sonden (mit zusätzlichem intelligenten Transmitter)
    Zusätzliche E/A-Karten (Funktionen):
    3-Gas-I/R
    Kaskadenregelung des Heizens



MODUL: ANALYSE DER VERFAHRENSATMOSPHÄRE
Genaue, kontinuierliche, automatische Messung

Dieses Modul basiert auf den Atmosense-Analysatoren, einem integrierten System zur Messung von Ofenatmosphären mit hoher Genauigkeit in aufkohlenden Verfahren.

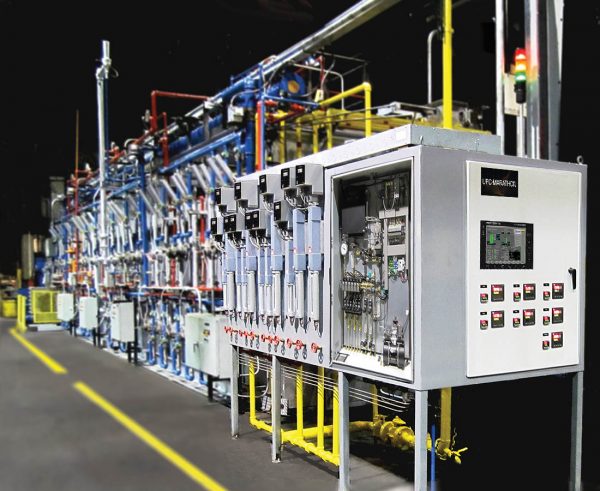

MODUL: REGELUNG DER VERFAHRENSATMOSPHÄRE
Effizienz durch automatische Regelung. Gasleitungen sind mit Magnetventilen, Rückschlagventilen, Handventilen und elektronischen Durchflussmessern ausgestattet.

Hauptkomponenten:

  • N2-Notstromleitung
  • Gerät zur Überwachung der Entleerungsströmung
  • Optional: Endo, Anreicherungsgas, Verdünnungsluft, NH3 und andere Gase
  • Optional: Stickstoff/Methan-Regelung SmartMeth
  • Optional: Generatoraufrüstung EndoInjector
  • Optional: Endo-Generator EndoFlex
  • System ist werkseitig montiert, vorverkabelt und getestet
  • Optionale Sicherheitsmerkmale:
    • Bestätigung der Entleerung
    • Sichere Eintrittstemperaturen
    • Durchflussnachweis
    • Rückschlagventile
    • Ventile mit Begrenzungsdüsen
    • Automatische Entleerung
