HORIZONTALER VAKUUMOFEN

ÖFEN ÖFEN & TECHNOLOGIEN VAKUUM

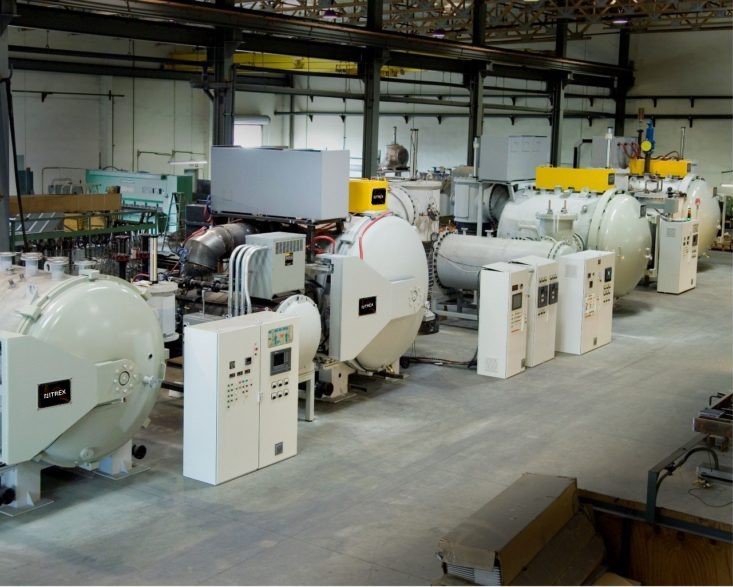

Der horizontale Vakuumofen (HVF Series) ist für horizontale Frontladeanwendungen ausgelegt. Ein standardmäßiger Horizontalofen verwendet Körbe oder befestigte Lasten. Die Heizzone in kreisförmigem Design bietet eine bessere Temperaturgleichmäßigkeit und Volumennutzung.

Documents

Access all documents

SYSTEMEIGENSCHAFTEN

Ofenmodell	Maße der Maximallast	Standardkapazität	Maximale Kapazität	Temperaturbereich	Arbeitspferd	Express
HVF-101	18" x 24" x 18" (455 mm x 610 mm x 455 mm)	750 lb.(340 kg)	1,500 lb. (630 kg)	1,000 °F - 2,500 °F (540 °C - 1,371 °C)	2 bar	6-10 bar
HVF-201	24" x 24" x 36" (610 mm x 610 mm x 915 mm)	1,200 lb. (544 kg)	2,400 lb. (1,088 kg)	1,000 °F - 2,500 °F (540 °C - 1,371 °C)	2 bar	6-10 bar
HVF-301	36" x 30" x 48" (915 mm x 762 mm x 1,219 mm)	2,000 lb. (909 kg)	5,000 lb. (2,273 kg)	1,000 °F - 2,500 °F (540 °C - 1,371 °C)	2 bar	6-10 bar
HVF-401	36" x 36" x 48" (914 mm x 914 mm x 1,219 mm)	2,500 lb. (1,136 kg)	5,500 lb. (2,500 kg)	1,000 °F - 2,500 °F (540 °C - 1,371 °C)	2 bar	6-10 bar
HVF-701	48" x 48" x 48" (1,219 mm x 1,219 mm x 1,219 mm)	3,500 lb. (1,590 kg)	2,400 lb. (1,088 kg)	1,000 °F - 2,500 °F (540 °C - 1,371 °C)	2 bar	6-10 bar
HVF-701XXB	48" x 48" x 72" (1,219 mm x 1,219 mm x 1,829 mm)	4,000 lb. (1,814 kg)	8,000 lb. (3,629 kg)	1,000 °F - 2,500 °F (540 °C - 1,371 °C)	2 bar	6-10 bar

FUNKTIONEN & VORTEILE

Branchenführende Zuverlässigkeit dank des robustesten und energieeffizientesten Designs auf dem Markt
Erhältlich für internes oder externes Härten
Heizzonenkonfiguration nach Bedarf
Temperaturgleichmäßigkeit von ±10 °F (±5 °C) und ein Bereich von 1.000 °F bis 2.400 °F (538 °C bis 1.316 °C).
Kann 1 x 10-3 Torr (1.33 x 10-3 mbar) erreichen, wobei mit einer optional erhältlichen Diffusionspumpe eine Reduzierung auf 1 x 10-5 Torr (1.33 x 10-5 mbar) möglich ist
Neueste Technologie und ein großer Touchscreen erleichtern die Nutzung durch das Bedienpersonal
Heizelemente mit V-förmigen Verstärkungsrippen ermöglichen ein schnelles Abkühlen und Aufheizen
Heizelemente werden durch die von G-M patentierten Positivstützen über die gesamte Breite gestützt
1 11/16″ (43 mm) doppelwandige, gekühlte Mantelkonstruktion
Gasdüsendesign bietet gleichmäßige Kühlung und einfachen Ersatz
Das untere Drittel der Heizzone verfügt über eine CFC-Oberfläche für erhöhte Haltbarkeit
Wartungsfreundlich
Entspricht den Normen AMS2750, NADCAP und CQI9
Hochdruckabschreckung zwischen 10 und 20 bar.
Geeignet für Standardverfahren wie Härten, Glühen, Anlassen, Löten und Sintern.

MATERIALIEN

Aluminium
Nickel
Kupfer
Titan
Stahl
Keramiken

BRANCHEN & ANWENDUNGEN

Medizin
Luft- und Raumfahrt
Automobiltechnik
Kernkraft
Energie
Metallspritzguss
Additive Fertigung (3D-Druck)

DOWNLOADS

Brochure

Broschüre Vacuum Systems
