N-EXT Lösungspaket

ÖFEN & TECHNOLOGIEN NITRIEREN/NITROCARBURIEREN

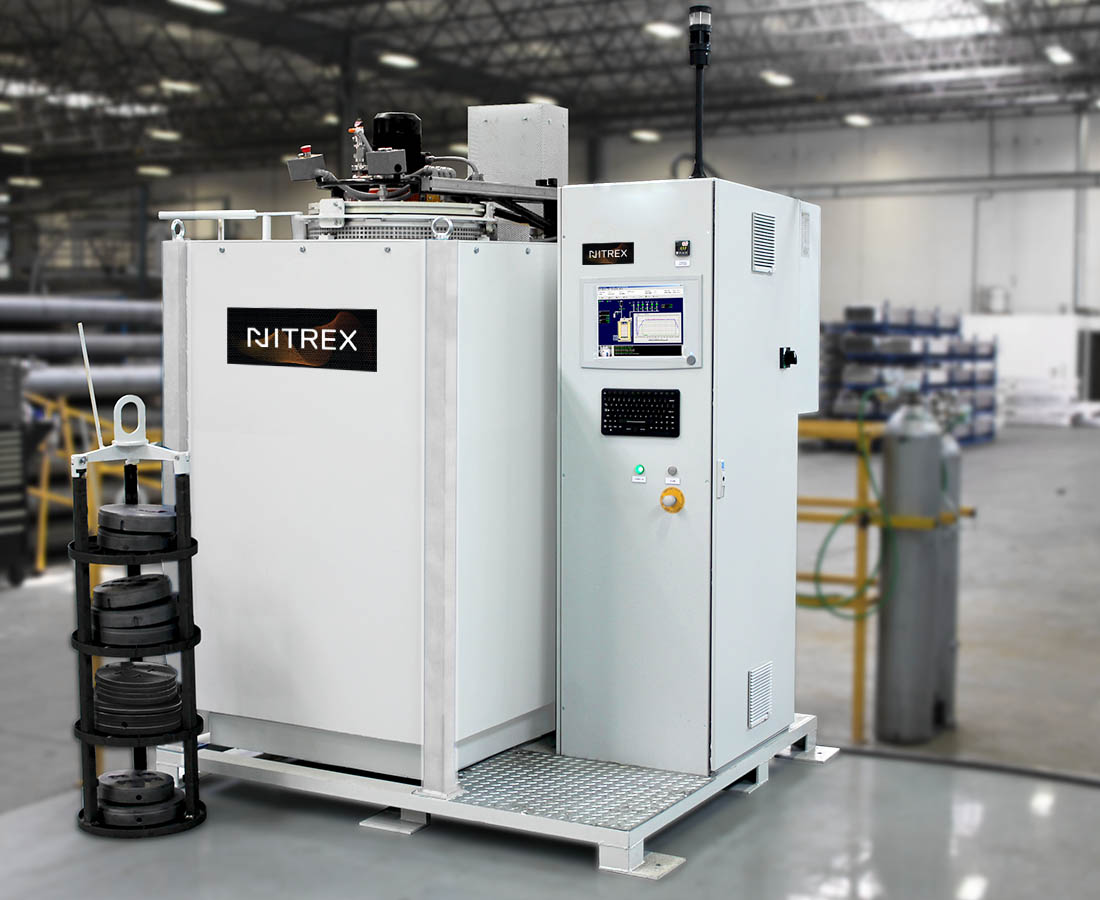

Die Serie N-EXT ist ein Lösungspaket, das speziell für das Nitrieren/Nitrocarburieren von Druckgüssen aus Aluminium entwickelt wurde. Sein ganzheitliches Design verbindet alle Komponenten mit den neuesten technologischen Fortschritten zu einer in sich geschlossenen, auf einem Skid montierten Plattform. Das System wird komplett mit der phasengeregelten NITREG®-Technologie geliefert, um Jahr für Jahr höchste Qualität und Zuverlässigkeit zu liefern und gleichzeitig die Leistung von Druckgüssen aus Aluminium und die Kosteneffizienz von Strangpressvorgängen zu optimieren und die Einhaltung der Normen AMS 2759/10 und AMS 2759/12 zu gewährleisten.

• Geringer Platzbedarf
• Kurze Hochlaufzeit
• Niedrige Betriebskosten für die Verarbeitung geringer Mengen

Um Ihre Anforderungen an Nitrier- und Nitrocarburieröfen zu besprechen, füllen Sie bitte unser Formular „Angebotsanfrage“ aus.

Documents

Access all documents

SYSTEMEIGENSCHAFTEN

Modell	DURCHMESSER	Höhe	Tragfähigkeit
N-EXT-409	15¾”(400mm)	35½”(900mm)	660 lb. (300 kg)
N-EXT-412	15¾”(400mm)	47¼”(1200mm)	880 lb. (400 kg)
N-EXT-609	23½”(600mm)	35½"(900mm)	1300 lb. (600 kg)
N-EXT-612	23½”(600mm)	47¼”(1200mm)	1700 lb. (800 kg)
N-EXT-812	31½”(800mm)	47¼”(1200mm)	2200 lb. (1000 kg)

HINWEIS: Nitrex behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen.

Für nicht standardmäßige Größen wenden Sie sich bitte an Nitrex.

FUNKTIONEN UND VORTEILE

Retorte und Gestell aus Inconel 600 (feuerfester Stahl) für lange Lebensdauer und nicht-reaktive Wechselwirkung mit der Nitrieratmosphäre
Gleichmäßige Temperaturverteilung durch unabhängig voneinander geregelte Heizzonen und intensive Atmosphärenumwälzung, die eine vollständige Kontrolle des Nitrierpotenzials in allen Phasen des Verfahrens gewährleistet
Leichte Keramikfaserisolierung reduziert den Wärmeverlust und damit den Energieverbrauch
Kanthal-Heizelemente mit langer Lebensdauer
Vorkonfiguriert und werkseitig getestet
Vollständig kalibriert
Vorgetestet für metallurgische Ergebnisse
Plug and Play
Einfacher Transport in die Wärmebehandlungsanlage mit Hilfe eines Gabelstaplers
Vollautomatisierter Betrieb garantiert reproduzierbare und konsistente Ergebnisse
Echte Nitrier-/Nitrocarburier-Verfahrenskontrolle – Konform mit den Normen AMS 2759/10 und AMS 2759/12
Hervorragende Gehäuseeigenschaften nach Kundenspezifikation
Verschiedene Gehäusekonfigurationen möglich
Reproduktion von Ergebnissen
System zur Datenarchivierung und Berichterstellung sowie zur Ferndiagnose
Scada-Anschlussfähigkeit
Sauberes, umweltfreundliches Verfahren durch Nitrex-Abwasserneutralisatoren

VERFAHRENSTECHNIKEN

NITRIEREN/NITROCARBURIEREN VEREINFACHT

Die Verfahrensregelung von Nitrex ist ein Produkt umfangreicher Forschung und Entwicklung im Bereich der Verfahrensautomatisierung und ermöglicht eine genaue Verfahrensausführung und gleichbleibende Ergebnisse. Der gesamte Nitrier-/Nitrocarburierprozess ist automatisch, selbsteinstellend und bedienerunabhängig.

Dieses Expertensystem überwacht und reagiert auf Änderungen der Nitrierbedingungen, indem es die folgenden Parameter und Betriebsfunktionen regelt:

Ofenheizfunktionen wie Verfahrenstemperatur- und Überhitzungsregelung mit automatischen Notverfahren
Atmosphärenzusammensetzung und Kreislaufführung
Nitrieratmosphärenverhältnisse
Nitrierpotenzial KN (Dissoziationsrate, für benutzerdefinierte Zyklen)
Temperatur für jede Verfahrensstufe
Gasdruck in der Retorte
Gasrückführung
Ausführen der Kühlphase und Abschaltung
Kühlwasser
Sicherheitsfunktionen des Verfahrens

SORGENFREIHEIT GENIESSEN

Mit unserem „set and forget“-Verfahren wählt der Benutzer das gewünschte Rezept aus einer Sammlung von recherchierten und getesteten Rezepten aus und löst ein Verfahren aus. Von dort aus werden alle Phasen des Nitrierzyklus (z.B. Spülen, Heizen, Verfahrensregelung, Kühlen) automatisch in einem ununterbrochenen Zyklus ohne weitere Bedienereingriffe abgearbeitet. Dieser Aufbau bietet ein hohes Maß an Genauigkeit bei der Verfahrensausführung und trägt zu gleichmäßigen Nitrier-/Nitrocarburierergebnissen bei.

VERFÜGBARE TECHNOLOGIEN:
• Nitreg® Potentialgeregeltes Gasnitrieren
• Nitreg®-C Potentialgeregelte Gasnitrocarburierung
• Phasengeregeltes Gasnitrieren und Nitrocarburieren

ZUSATZGERÄTE

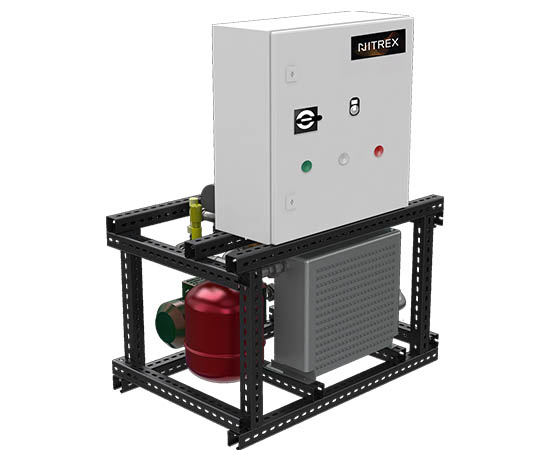

ABWASSERNEUTRALISATOR Sorgt für ein sauberes, umweltfreundliches Verfahren	AMMONIAKDISSOZIATOR Ökonomische und sichere Versorgung mit dissoziiertem Ammoniak	WASSERKÜHLSYSTEM Führt sauberes Kühlwasser zurück, um die Langlebigkeit der Ofenelemente zu verlängern	ABSTICH Einfach zu montierende Inconel-Körbe und -Wannen, konstruiert für sicheres und einfaches Beladen
