PROTHERM 470, 510, 610, 710

Home > UPC-Marathon Products >

PRODUKTE REGLER VERFAHRENS- & DURCHFLUSSREGELUNGEN

UNIVERSELL PROGRAMMIERBARE REGLER

Protherm-Regler verfügen über eine fortschrittliche Verfahrensregelung und ein Vollfarbdisplay mit anpassbaren Grafiken. Die Modelle sind mit einer industrietauglichen Touchscreen-Oberfläche oder einer erweiterten Knopfsteuerung für schmutzige Anwendungen oder für Bediener mit Handschuhen erhältlich. Die optionale Modellierung und Regelung kann Wärmebehandlungsrezepte auf die nächste Stufe bringen. Detaillierte PID-Abstimmungsfunktionen einschließlich mehrerer PID-Sätze ermöglichen die Abstimmung selbst der dynamischsten Regelkreise. Erhältlich als eigenständige „leichte Lösung“ oder als Teil einer Modernisierung der Regelung. Benutzerdefinierte Anwendungen sind ebenfalls verfügbar. Installationen werden an neuen oder überholten Öfen durchgeführt und dienen der Aktualisierung bestehender Systeme. Auf unserer Seite Technologielösungen finden Sie verfahrensspezifische Konfigurationen und Regelungen.

Documents

Access all documents

FUNKTIONEN & VORTEILE

Vollfarbige Anzeige
Alarmbehandlung und -protokollierung
Klartextregelung der Rezeptur mit Toleranzalarmen
Digitaler Diagrammschreiber mit mehreren Bildschirmen
Benutzerbasierte Passwortkontrolle
USB-Schnittstelle für Fertigungsprotokolle und einfache Systemsicherung
Optional integrierte E/As
Optionale Verfahrensmodellierung und Zielregelung (Einsatztiefe, Oberflächenkohlenstoffgehalt usw.) für Wärmebehandlungsanwendungen
Echtzeit-Überwachung von Aufgaben in allen Phasen des Verfahrens und allen Kammern des Ofens
Papierloser, flexibler Diagrammschreiber
Unterstützung von industriellen Kommunikationsprotokollen
Nahtlose Integration mit dem PROTHERM 9800 SCADA-System

SYSTEMEIGENSCHAFTEN

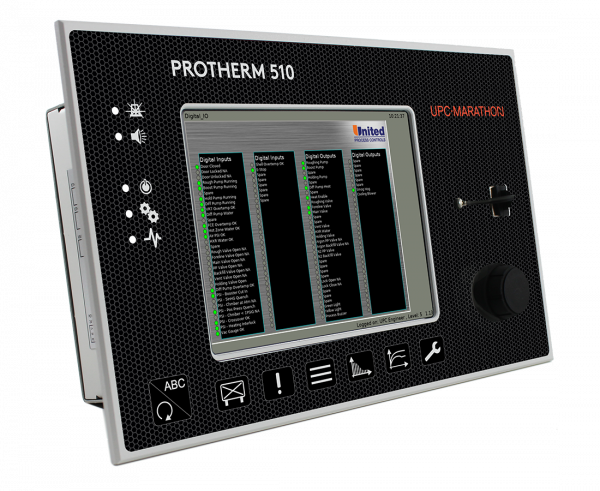

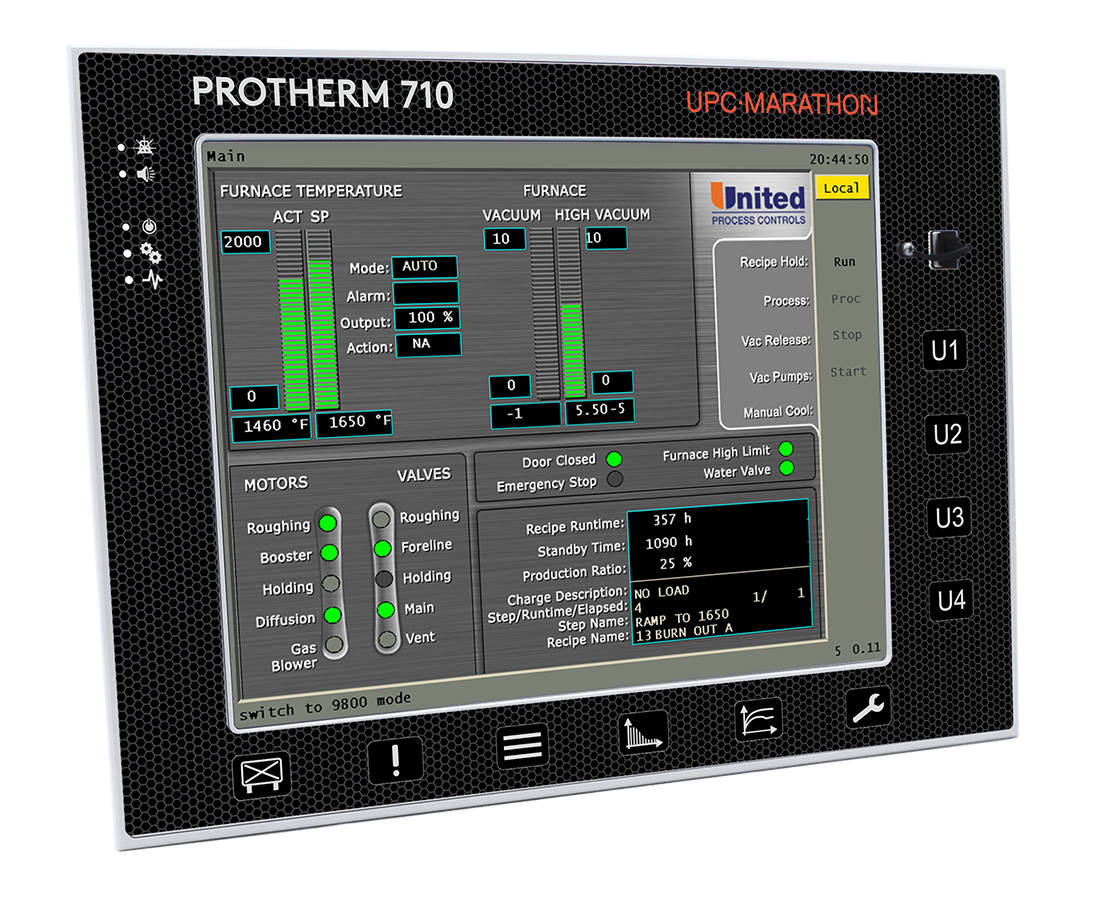

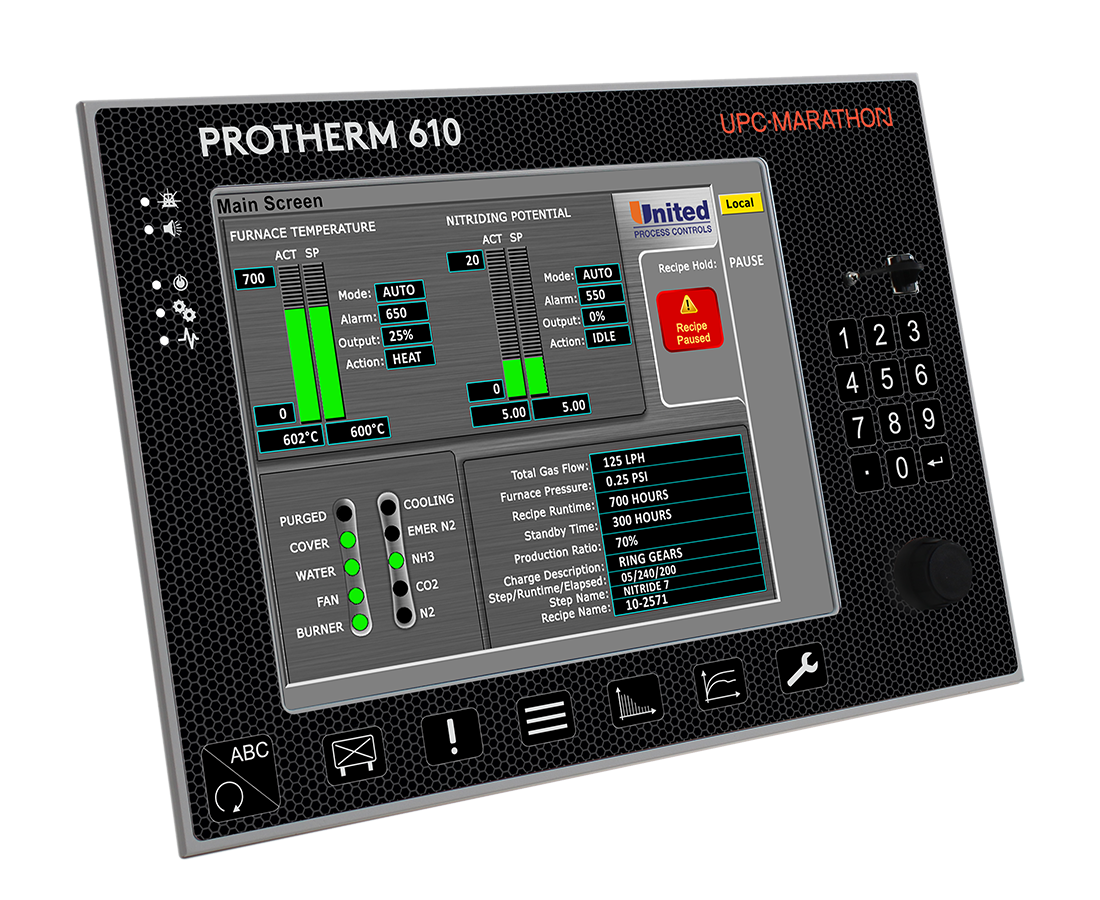

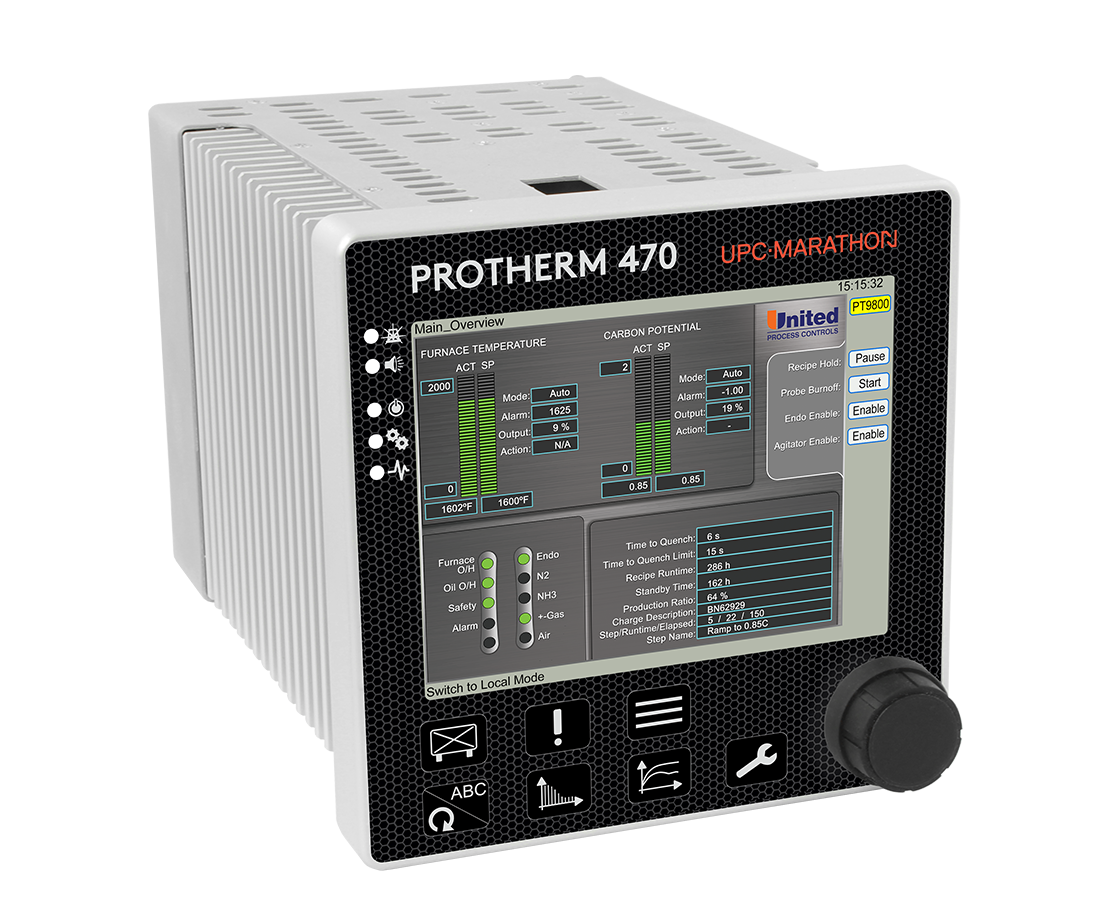

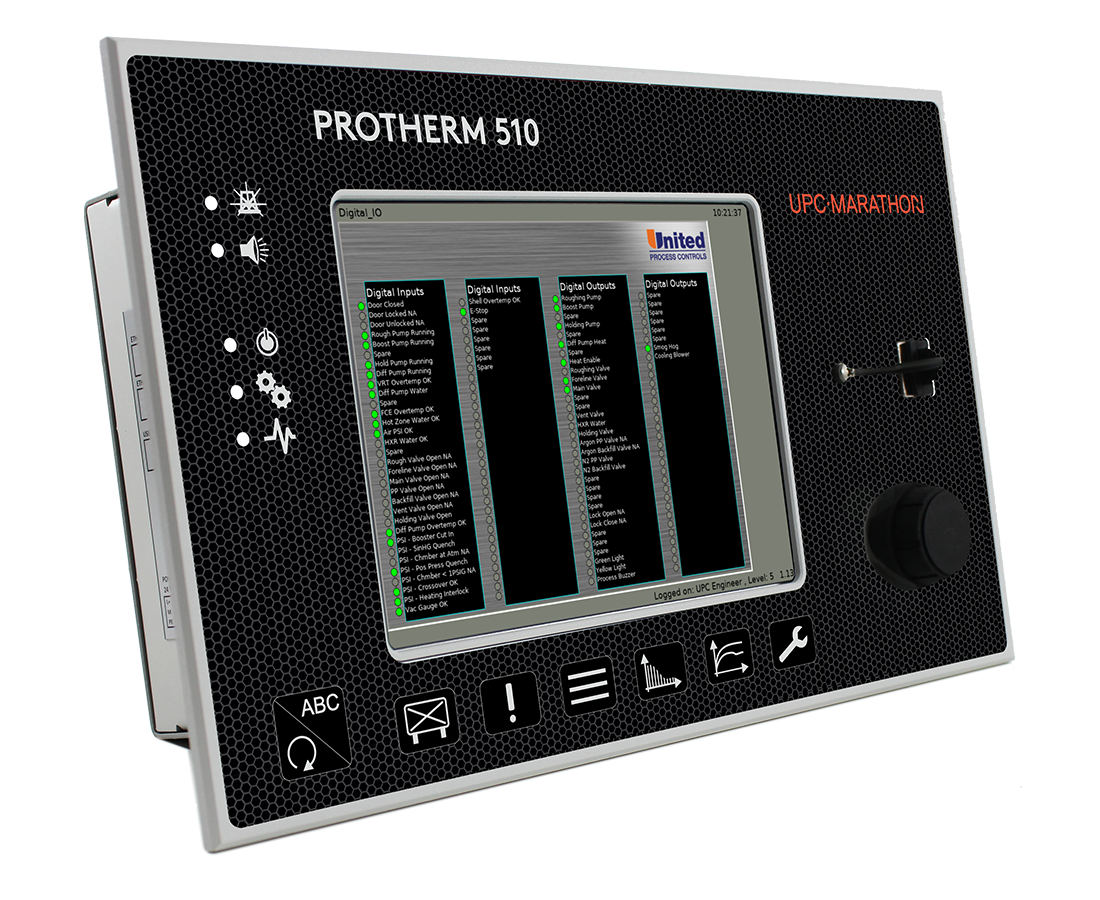

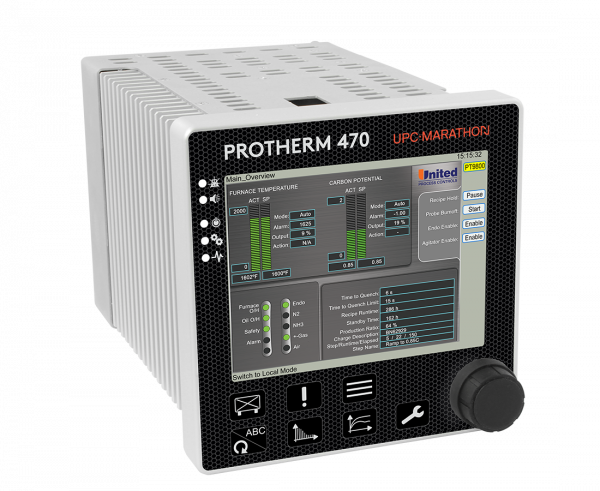

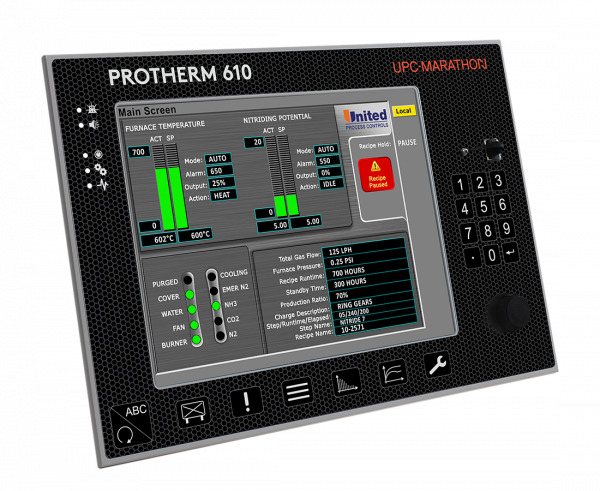

MODELLE	PT 470	PT 510	PT 610	PT 710
Farbanzeige	5.5” (9/16 DIN)	6”	12”	15”
Funktionstasten	7	7	7	10
Dreh- und Druckknopf	X	X	X
Numerisches Tastenfeld			X
Touchscreen				X
Serieller Anschluss	X	X	X	X
Tastaturanschluss	X	X	X	X
USB-Anschluss	2	3	3	3
Ethernetanschluss	X	X	X	X
2. Ethernetanschluss	Optional	Optional	Optional	Optional
CANopen	X	X	X	X
Modbus RTU	Optional	Optional	Optional	Optional
Modbus TCP	X	X	X	X
Interne E/As	Optional	Optional	Optional	Optional
Profibus	Optional	Optional	Optional	Optional

BETRIEBSEIGENSCHAFTEN

Bedienknopf oder Touchscreen ermöglicht dem Benutzer die Auswahl von Eingabefeldern und die Eingabe von Daten
Die Funktionstasten dienen zum Zugriff auf die wichtigsten Funktionen
Der Benutzerzugriff auf verschiedene Funktionen ist passwortgeschützt
Eine PC-Tastatur kann über einen USB-Anschluss angeschlossen werden

INTEGRIERTER WEBSERVER

Ein Computer kann über einen standardmäßigen Webbrowser mit dem Gerät verbunden werden.
Die Behandlungsprotokolle im PDF- und ASCII-CSV-Format werden 30 Tage lang gespeichert. Sie können heruntergeladen und dann mit jeder geeigneten PC-Software (z. B. Microsoft® Excel) weiterverarbeitet werden.
Zur Konfiguration der Geräteparameter kann ein leistungsfähiges Java-basiertes Konfigurationstool heruntergeladen und auf einem lokalen PC installiert werden.

OPTIONALE MODELLIERUNGSFUNKTIONEN

Mathematisches Modell zur Berechnung von atmosphärischen Parametern aus Gaseingängen und Sensorwerten
Berechnung der Kohlenstoff- und/oder Stickstoffdiffusion in Echtzeit
Berechnung des Härteprofils basierend auf der chemischen Zusammensetzung, dem Kohlenstoff- oder Stickstoffgehalt im Material und den Abschreckparametern

SPEZIELLE VERFAHRENSDIAGRAMME

Diagramme, die den tatsächlichen Zustand einer Last während eines Verfahrens anzeigen
Kohlenstoffgehalt und Härteprofile
Stickstoffgehalt und Härteprofile
Fe-C-Zustandsdiagramm
Fe-N-Lehrer-Diagramm
Fe-N-C NICARM-Diagramm
Fe-O-Zustandsdiagramm

KONFIGURATION

Spezielles Menü zum Konfigurieren der integrierten Regler
PID-Einrichtung
Anpassung und Einstellung von Regelungsparametern
Echtzeitdiagramm zur Anzeige der Regelungsparameter und zur Abstimmung der Einstellungen

DOWNLOADS

Brochure

Broschüre Protherm-470-510-610-710

User Guide

Handbuch Protherm-470-510-610-710

Software

Protherm 470-510-610-710 GSD File (Zip Download)
Protherm 500-600-700 GSD File (Zip Download)
