IN VUOTO ORIZZONTALE

FORNI E TECNOLOGIE IN VUOTO FORNI

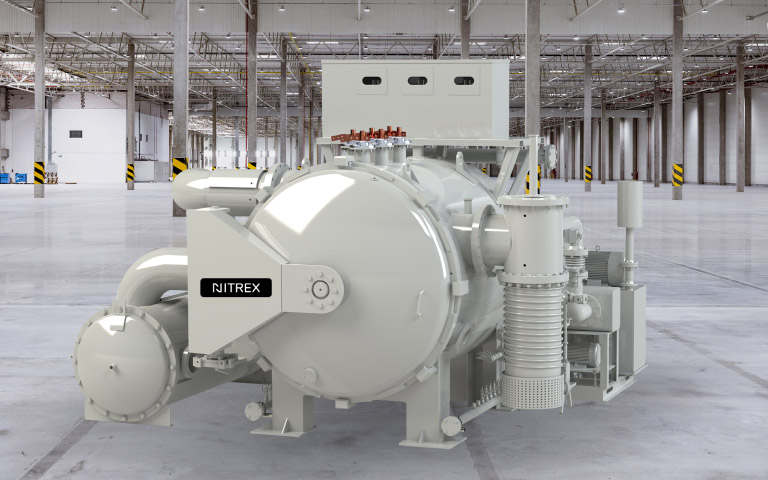

Il forno in vuoto orizzontale (serie HVF) è progettato per applicazioni orizzontali a caricamento frontale. Un forno orizzontale standard utilizza cesti o carichi fissati. La sezione calda dal design circolare offre una migliore uniformità di temperatura e un migliore utilizzo del volume.

Documents

Access all documents

CARATTERISTICHE DEL SISTEMA

Modello di forno	Dimensioni di carico massimo (Larghezza x Altezza x Profondità)	Capacità standard	Capacità massima	Gamma di temperatura	WorkHorse
HVF-101	18″ x 18″ x 24″ (457 mm x 457 mm x 610 mm)	750 lb.(340 kg)	1,500 lb. (680 kg)	1,000 °F – 2,500 °F (538 °C – 1,371 °C)	2-20 bar
HVF-201	24″ x 24″ x 36″ (610 mm x 610 mm x 914 mm)	1,200 lb. (544 kg)	2,400 lb. (1,088 kg)	1,000 °F – 2,500 °F (538 °C – 1,371 °C)	2-20 bar
HVF-301	36″ x 30″ x 48″ (914 mm x 762 mm x 1,219 mm)	2,000 lb. (907 kg)	5,000 lb. (2,268 kg)	1,000 °F – 2,500 °F (538 °C – 1,371 °C)	2-20 bar
HVF-401	36" x 36" x 48" (914 mm x 914 mm x 1,219 mm)	2,500 lb. (1,134 kg)	5,500 lb. (2,495 kg)	1,000 °F – 2,500 °F (538 °C – 1,371 °C)	2-20 bar
HVF-701	48" x 48" x 48" (1,219 mm x 1,219 mm x 1,219 mm)	3,500 lb. (1,588 kg)	7,000 lb. (3,175 kg)	1,000 °F – 2,500 °F (538 °C – 1,371 °C)	2-20 bar
HVF-701XXB	48" x 48" x 72" (1,219 mm x 1,219 mm x 1,829 mm)	4,000 lb. (1,814 kg)	8,000 lb. (3,629 kg)	1,000 °F – 2,500 °F (538 °C – 1,371 °C)	2-20 bar

CARATTERISTICHE E BENEFICI

Affidabilità senza pari nel settore con il design più robusto e dalla massima efficienza energetica presente sul mercato
Disponibile per tempra interna o esterna
Configurazione della sezione calda per soddisfare qualsiasi esigenza
Uniformità di temperatura di ±10 °F (±5 °C) e intervallo da 1000 °F a 2400 °F (538 °C – 1316 °C).
Possibilità di raggiungere fino a 1 x10-3 torr con pompa di diffusione facoltativa disponibile per la riduzione a 1 x 10-5 torr
La tecnologia all’avanguardia e l’ampio touch screen facilitano l’uso da parte degli operatori
Gli elementi riscaldanti con nervature di rinforzo a V permettono un rapido raffreddamento e riscaldamento
Gli elementi riscaldanti sono sostenuti dai supporti positivi a piena larghezza brevettati da G-M
Struttura a doppia parete con camicia raffreddata da 1 11/16″
Il design dell’ugello del gas assicura un raffreddamento uniforme e una sostituzione semplice
Il terzo inferiore della sezione calda è dotato di una superficie CFC per una maggiore durata
Semplicità di manutenzione
Conformità alle norme AMS2750, NADCAP e CQI9
Tempra ad alta pressione tra 10-20 bar.
Possibilità di eseguire i processi standard, tra cui tempra, ricottura, rinvenimento, brasatura e sinterizzazione.

MATERIALI

Alluminio
Nichel
Rame
Titanio
Acciaio
Ceramica

SETTORI E APPLICAZIONI

Medico
Aerospaziale
Automotive
Nucleare
Energetico
Stampaggio a iniezione di metallo (MIM)
Produzione additiva (stampa 3D)
