ENDOINJECTOR

ENDOINJECTOR

SISTEMA DI CONTROLLO DEL GENERATORE ENDOTERMICO/ESOTERMICO

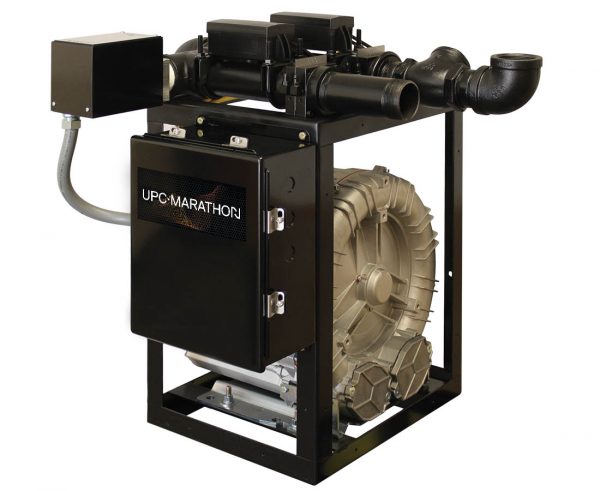

EndoInjector™ è un sistema di miscelazione e controllo del gas di precisione per generatori di gas endotermici. Il sistema integra un design brevettato di iniezione del combustibile che utilizza la misurazione elettronica del flusso e il controllo preciso del rapporto per produrre una costante miscela di gas, ideale per la generazione di gas endotermico di alta qualità. Il design dell’iniezione del combustibile fornisce automaticamente la miscela di gas su richiesta, fornendo solo la quantità di gas endotermico necessaria ai forni. Questa caratteristica progettuale permette di ridurre significativamente i costi operativi e di eliminare lo spreco di gas. Progettato per sostituire facilmente i design esistenti di carburatore/pompa, il ritorno sull’investimento di EndoInjector™ viene tipicamente riscontrato in meno di un anno.

SISTEMA DI CONTROLLO DEL GENERATORE ESOTERMICO

ExoInjector™ è un sistema di miscelazione e controllo del gas di precisione progettato specificamente per i generatori di gas esotermici. Il sistema integra un design brevettato di iniezione del combustibile che utilizza la misurazione elettronica del flusso e il controllo preciso del rapporto per produrre una costante miscela di gas, ideale per la generazione di gas esotermico di alta qualità.

Sebbene sia concettualmente simile, ExoInjector™ è diverso da EndoInjector™ in quanto è disponibile in versioni meccaniche modificate per accogliere bruciatori di premiscelazione o a miscela di ugelli con un software HMI personalizzato che consente di impostare i rapporti predefiniti per l’accensione del bruciatore e i gas esotermici poveri e ricchi. Inoltre, il sistema può essere modificato per il controllo del contenuto di idrogeno e il monitoraggio del vapore acqueo per garantire che l’atmosfera del forno sia coerente e registrata per risultati ripetibili nel tempo.

Documents

CARATTERISTICHE E BENEFICI

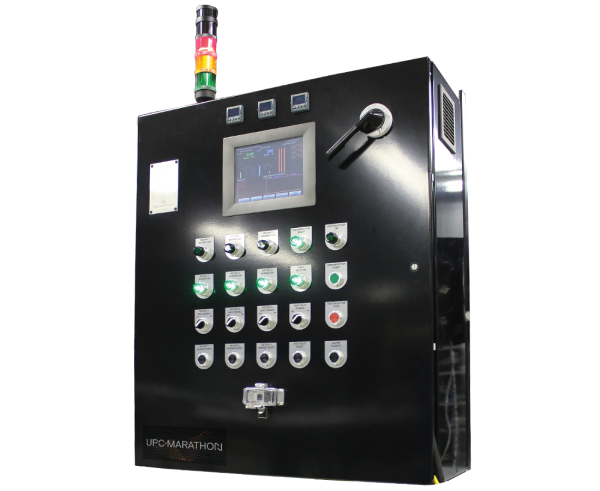

• Touchscreen a colori
• Controllo del punto di rugiada integrato
• Controllo della temperatura integrato
• Controllore di rapporto
• Valvola di controllo dell’iniezione del combustibile
• Registratore di grafici integrato digitale (archiviazione dei dati per più di 5 anni)
• Grande capacità di turndown
• Costi operativi ridotti
• Interfaccia di controllo touchscreen
• Riduzione al minimo del tempo di installazione/avvio del generatore
• Flussometro elettronico dell’aria
• Flussometro elettronico del gas
• Soffiatore di miscelazione
• Valvola di sicurezza
• Filtro d’ingresso dell’aria
• Eliminazione dello spreco di gas
• Nessuna lubrificazione necessaria
• Controllo di precisione del punto di rugiada
• Eliminazione delle polveri sottili del catalizzatore dovuta a carburatori erroneamente regolati

CARATTERISTICHE DEL SISTEMA

Potenza di controllo110/220 VAC @ 50/60Hz
Potenza del soffiatore230/460 VAC 3 Phase
Capacità100-6,000 CFH (Standard)
100-14,000 CFH (esteso)
Turndown5:1 (o superiore)
Pressione minima del gas+2.5 PSIG (Standard)
+0.5 PSIG (Modello LP)
Pressione massima del gas5 PSIG tutti i modelli
Temperatura di esercizio massima180°F
Porte di comunicazione232/485/Ethernet
ProtocolloModbusRTU
Porte2” NPT(se non diversamente specificato)
Tipi di gasPropano o gas naturale
