VALVE-TRONIC PLUS™

CONTROLLI DI FLUSSO E PROCESSO FLUSSOMETRI E CONTROLLORI Prodotti

MISURAZIONE E CONTROLLO DEL FLUSSO PER GAS E LIQUIDI

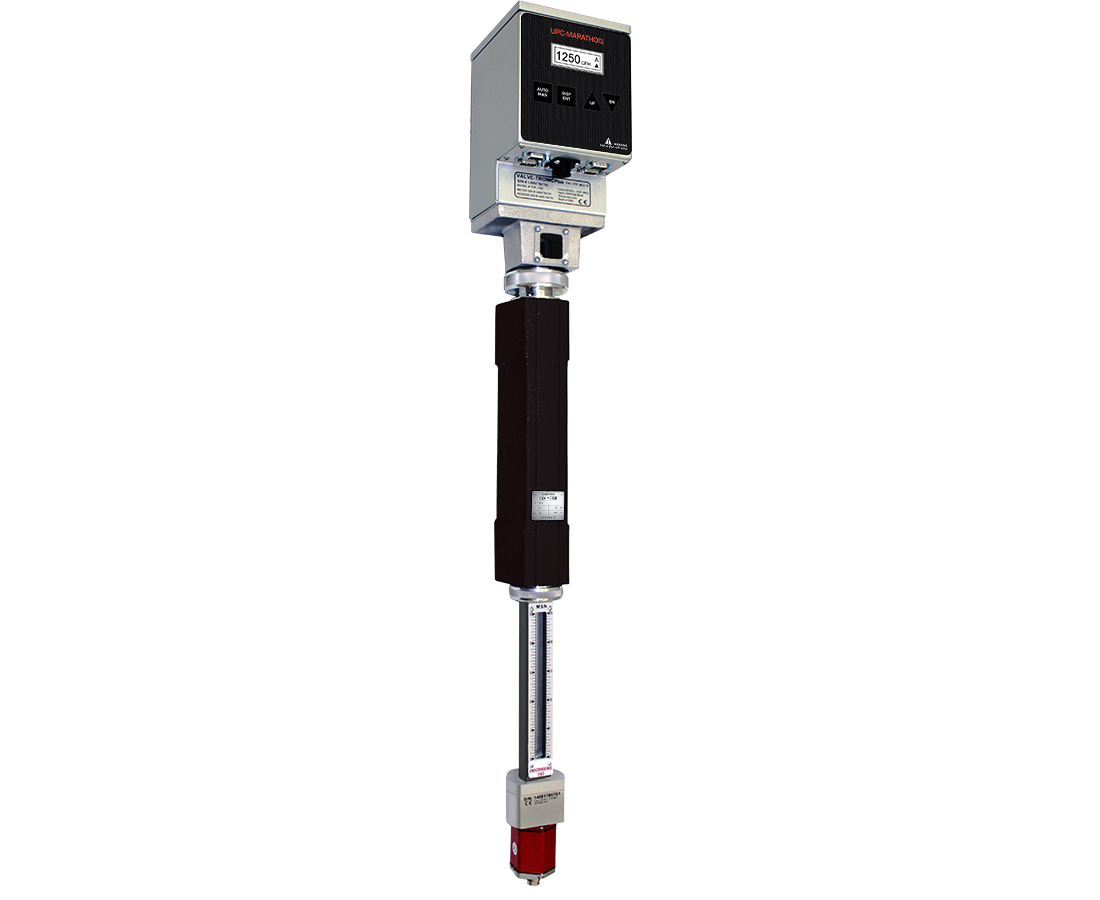

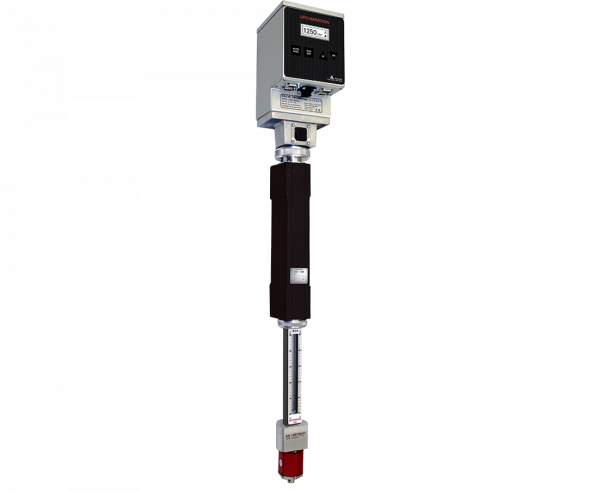

Il controllore di flusso elettronico Valve-Tronic Plus™ è progettato per l’uso in applicazioni industriali altamente esigenti, che richiedono un controllo e una misurazione accurati del flusso. Può funzionare come controllore indipendente per applicazioni di base o diventare parte integrante di un sistema di controllo di processo per il controllo automatico del flusso.

Documents

Access all documents

CARATTERISTICHE E BENEFICI

• L’ampio display LCD fornisce informazioni vitali come la portata effettiva, la portata totalizzata, la posizione della valvola, gli allarmi e i messaggi diagnostici
• Unità ingegneristiche programmabili sul campo
• Possibile configurazione di controllo in base alla portata o alla posizione della valvola per applicazioni in cui la variabile di processo (PV) è il punto di rugiada, il potenziale di carbonio e simili
• Modbus TCP standard per una facile integrazione con i sistemi di controllo
• Possibilità di azionamento manuale della valvola
• Semplicità di installazione
• Ideale per i clienti che necessitano di controllare e registrare i dati della portata per la conformità NADCAP, AMS2750D o CQI 9
• Taratura sul campo per azzeramento e calibrazione
• Calibrazione polinomiale avanzata per un’alta precisione sull’intera gamma di misurazione
• Server Web integrato con accesso remoto al dispositivo
• Controllo del setpoint PID completo
• Calibrazione in laboratorio accreditato ISO/IEC 17025:2005 all’avanguardia
• Menu di programmazione semplici e intuitivi

CARATTERISTICHE DEL SISTEMA

Requisiti di alimentazione:	500mA @ 24 VDC ±10%
Ingresso digitale:	1 Input, 24 VDC (programmable)
Uscita digitale:	3 uscite, 24 VCC, 1,0 A massimo (programmable)
Segnale di ingresso del setpoint:	Isolato 4-20mA
Segnale di uscita del flusso/totalizzato:	Isolato 4-20mA
Scala:
Aria	(70°F; 14.7 PSIA / 21°C; 1 bar)
Modello S:	4-100 CFH (0-3 m3/hr)
Modello M:	10-1500 CFH (0-42 m3/hr)
Modello L:	150-18,000 CFH (4-510 m3/hr)
Liquido
Modello SF:	0.2-25 GPH (0.75-95 l/hr)
Rapporto di turndown:
Modello S:	10:1
Modello M:	12.5:1
Modello L:	15:1
Precisione:	† VDE/VDI 3513 sh.2, qG=50%
Modello S/SF:	5%
Modello M:	4%
Modello L:	3%
Max operating temperature:
Ambiente:	140°F (60°C)
Media:	200°F (93°C)
Pressione massima:	100 PSIG (7 bar)
Pressione di esercizio massima:
S/SF:	90 PSIG (6 bar)
Modello M:	75, 90 PSIG (5, 6 bar)
Modello L:	5, 10, 30, 75 PSIG (⅓, 0.7, 2, 5 bar)
Calo di pressione:	≤ 2” wcg (5 mbar)
Pressione d'ingresso raccomandata:	: ≥ 0.5 PSI; 14” W.C. (35 mbar)

APPLICAZIONI

• Ricottura
• Cementazione
• Miscelazione del gas
• Indurimento neutro
• Nitrurazione
• Sinterizzazione

COMPATIBILITÀ
• Tutti i tipi di gas e miscele
• Liquidi, compresi acqua, alcool e metanolo

*Se non si è sicuri della compatibilità di gas o liquidi dell’applicazione, contattare il rappresentante Waukee.
